富豪彩票磁环电感-T8*4*3

2024-07-12 16:34:27

富豪彩票磁环电感-T8*4*3

产品图片


绿色磁芯

镍锌;OD=8mm;ID=4mm;H=3mm

线材

Φ0.4-1UEW(本色纯铜线)及Φ0.4-1UEW(红色纯铜线)双线

结构

采用Φ0.4-1UEW(本色纯铜线)及Φ0.4-1UEW(红色纯铜线)双线同时绕制12.5TS,线材耐温更是高达155℃,可以满足0.4A及以下电流的电路需求;

高压特性

COILL-COILL:AC700V/0.5mA/3S

电感特性

L=50-300uH1KHZ/1V)

DCR特性

30mΩ(max)AT:25

作用

抑制交流电源的EMI抗干扰及高频杂讯;解决电路中共模干扰的问题;

产品应用领域

如:车充,旅充,记本电源,LED电源、工业用电源摄像头电源,显示器电源等;

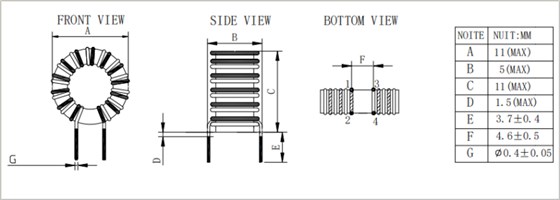

外观尺寸图

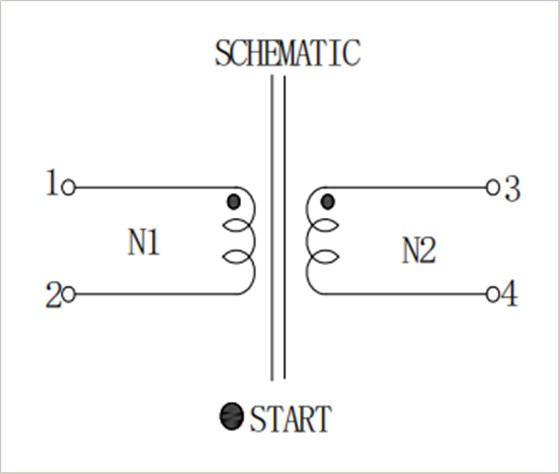

原理图



绕线结构图

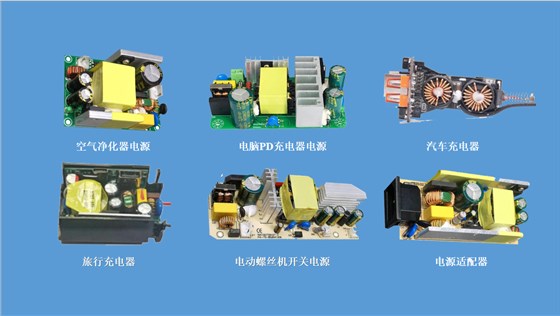

应用领域

QQ图片20210802094507
